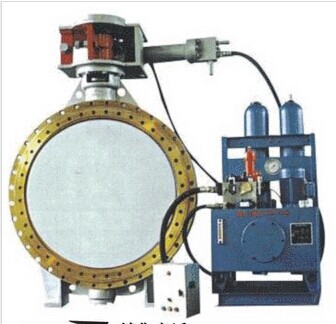

產品名稱：全液控止回蝶閥

產品型號：HD7Q41X

產品口徑：DN500～2400

產品壓力：0.6～1.6MPa

產品材質：鑄鐵、鑄鋼、不銹鋼等

聯系電話：15901687301

一、產品概述　　

本蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統。

二、用途　　

本蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）

三、特點

1、HD7Q41X型全液控止回蝶閥控制部分采用了全液控形式，以蓄能器取化了重錘部分，減小了能量損耗，傳動機構得到簡化，占具空間笑，與　一般型蝶閥相近。安裝方便　，即課左、右臥式安裝，也可以立式安裝。

2、該閥裝在泵后，可代替閘閥（蝶閥）和止回閥兩臺閥門。且流阻系數小，大口徑蝶閥流阻系數只比閘閥略高。因此，該類閥門為節能產品。

3、HD7Q41X型閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統作用。

4、如所有行程開關都采用電感式接近開關，移除液壓站，防護等級可達IP67。

四、主要技術參數

公稱通經（mm）		1400-2400	1200-2400	500-2400	500-2400	500-1600
公稱壓力（MPa）		0.25	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.375	0.9	1.5	2.4	3.75
試驗壓力	密封試驗	0.275	0.66	1.1	1.76	2.75
適用介質		水
適用溫度（℃）		≤80℃
介質流速		3m/s

五、主要零部件材料

零件名稱	材料
閥體、蝶板	灰鑄鐵、球墨鑄鐵、碳素鋼
閥軸	不銹鋼
密封圈	不銹鋼、NBR
填料	NBR

六、執行標準

制造標準	JB/TB527-97、GB/T 12238-89
法蘭標準	GB/T 17241。6-1998、GB2555-2556-81
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

七、HD7Q41X-6/10/16全液控止回閥蝶閥主要外形連接尺寸

DN	PN	D	D1	B	L	A	B	H
500	1.0	670	620	43	229	720	1650	1360
600	1.0	780	725	48	267	720	1730	1390
700	1.0	895	840	54	392	720	1800	1445
800	1.0	1015	950	58	318	720	1870	1485
900	1.0	1115	1050	61	330	720	2070	1865
1000	1.0	1230	1160	67	410	755	2165	1930
1200	1.0	1455	1380	65	470	905	2265	2030
1400	1.0	1675	1590	68	530	905	2665	2270
1200	0.6	1405	1340	65	470	755	2365	2025
1400	0.6	1630	1560	68	530	755	2665	2270
1600	0.6/0.25	1830	1760	68	600	905	2940	2380
1800	0.6/0.25	2045	1970	70	670	905	3325	2470
2000	0.25	2265	2180	54	760	905	3660	2370
2200	0.25	2475	2390	60	840	1123	4325	2940
2400	0.25	2685	2600	62	910	1123	4530	3000
