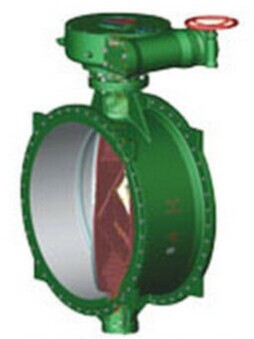

產品名稱：防泥沙蝶閥
產品型號：DNS343X(T)、DNS743X、DNS943
產品口徑：DN200～2000
產品壓力：0.25～1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
聯系電話：15901687301
一、產品概述
本系列蝶閥的設計思路來字寧夏“引黃工程”。針對黃河水泥沙含量大（最大含量為80Kg/立方米，年平均含沙量4。133Kg/立方米）的特點，在總結以往經驗教訓的基礎上，經反復試驗和改進而開發的新一代放泥沙蝶閥。如今大多數城市都嚴重缺水，引水工程紛紛上馬，而江河湖泊水中含有泥沙，普通閥門在引水管路中受泥沙沖擊腐蝕，很短時間（2～6個月）就造成密封面嚴重損壞，無法正常工作。本閥從結構設計、材料選用、制造工藝等各個方面均較常規蝶閥做了較大改進，從而使其能夠適應惡劣工況。
二、用途
本閥主要應用于引水管路上，用以實現調節流量、止回及截止密封的作用。如以本閥配裝液動裝置可安裝栽引長管路的泵出口，作為最理想的液控止回蝶閥使用。
三、特點
1、流線型閥體內腔結構設計，既降低了流阻，又降低了閥體內壁受泥沙沖擊的磨損。
2、全新的設計思路，閥座圈采用特殊配方的橡膠材料，具有較高的耐泥沙沖擊磨損能力。從根本上改變了以往不斷選用新的耐磨金屬材料，增加了制造成本而使用效果卻不理想的狀況。
3、經過實踐檢驗的軸端防泥沙結構，有效保護閥軸、軸承、填料等部件不受泥沙腐蝕。
4、新型的軸套結構設計既保證了性能不降低，又大幅度降低了制造成本。外形尺寸更小，整機重量更輕。
5、帶有潤滑的軸套結構設計，大大降低了操作力矩，開關更加靈活省力。
6、一閥多用，配以不同的驅動裝置即可實現不同功能：配以手動或電動裝置時可用于調節流量、壓力或截止密封；配以液壓驅動裝置時可安裝在泵出口處，用做止會和消除水錘。
7、可臥式安裝，也可以立式安裝。
四、主要技術參數
|
公稱通經（mm）
|
400～2000
|
400～2000
|
200～2000
|
200～2000
|
|
公稱壓力（MPa）
|
0.25
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.375
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.275
|
0.66
|
1.1
|
1.76
|
|
適用介質 |
清水、江河湖泊水、含泥沙水等
|
|
適用溫度（℃）
|
≤80℃
|
五、執行標準
|
設計制造
|
法蘭連接尺寸
|
結構長度
|
壓力試驗
|
|
GB122238
|
GB/T17241.6
|
GB12221
|
GB/T13927
|
六、主要零件材料
|
零件名稱
|
材料
|
備注
|
零件名稱
|
材料
|
備注
|
|
閥體、蝶板、端蓋
|
HT250、QT450-10
|
|
蝶板密封圈
|
NBR
|
|
|
閥軸、錐銷
|
2Cr13
|
|
軸承
|
ZCuAl10Fe3
|
|
|
閥體密封圈
|
特種橡膠材料
|
|
填料
|
NBR
|
|
七、Dns9/7342X(T)型防泥沙蝶閥主要外形連接尺寸 單位：mm
|
PN
|
DN
|
L
|
L1
|
L2
|
H
|
H1
|
DO
|
B1
|
B2
|
B3
|
B4
|
DW
|
|
0.25MPa
|
400
|
216
|
|
|
1206
|
376
|
400
|
115
|
483
|
116
|
495
|
140
|
|
450
|
222
|
|
|
1380
|
410
|
400
|
115
|
483
|
116
|
495
|
150
|
|
500
|
229
|
|
|
1431
|
450
|
500
|
145
|
533
|
162
|
610
|
160
|
|
600
|
267
|
|
|
1541
|
525
|
500
|
145
|
533
|
162
|
610
|
170
|
|
700
|
292
|
|
|
1685
|
590
|
500
|
145
|
533
|
162
|
610
|
190
|
|
800
|
318
|
|
|
1862
|
692
|
500
|
175
|
583
|
230
|
683
|
200
|
|
900
|
330
|
|
|
2012
|
760
|
500
|
175
|
583
|
230
|
683
|
210
|
|
1000
|
410
|
|
|
2110
|
825
|
400
|
225
|
709
|
303
|
770
|
220
|
|
1200
|
470
|
1200
|
1120
|
2477
|
960
|
400
|
225
|
709
|
303
|
760
|
240
|
|
1400
|
530
|
1400
|
1320
|
2896
|
1100
|
400
|
225
|
728
|
303
|
760
|
260
|
|
1600
|
600
|
1600
|
1520
|
3191
|
1230
|
400
|
275
|
843
|
385
|
778
|
290
|
|
1800
|
670
|
1800
|
1720
|
3330
|
1395
|
400
|
275
|
879
|
385
|
792
|
310
|
|
2000
|
760
|
2000
|
1920
|
4049
|
1525
|
400
|
275
|
969
|
450
|
856
|
330
|
|
PN
|
DN
|
L
|
L1
|
L2
|
H
|
H1
|
DO
|
B1
|
B2
|
B3
|
B4
|
DW
|
|
0.6MPa
|
200
|
152
|
|
|
859
|
195
|
400
|
115
|
483
|
116
|
495
|
90
|
|
250
|
165
|
|
|
996
|
252
|
400
|
115
|
483
|
116
|
495
|
100
|
|
300
|
178
|
|
|
1019
|
285
|
400
|
115
|
483
|
116
|
495
|
110
|
|
350
|
190
|
|
|
1100
|
327
|
400
|
115
|
483
|
116
|
495
|
120
|
|
400
|
216
|
|
|
1206
|
376
|
400
|
115
|
483
|
116
|
495
|
140
|
|
450
|
222
|
|
|
1380
|
410
|
400
|
115
|
483
|
116
|
495
|
150
|
|
500
|
229
|
|
|
1431
|
450
|
500
|
145
|
533
|
162
|
610
|
160
|
|
600
|
267
|
|
|
1541
|
525
|
500
|
145
|
533
|
162
|
610
|
170
|
|
700
|
292
|
|
|
1685
|
590
|
500
|
145
|
533
|
162
|
610
|
190
|
|
800
|
318
|
|
|
1862
|
692
|
500
|
175
|
583
|
230
|
683
|
200
|
|
900
|
330
|
|
|
2012
|
760
|
500
|
175
|
583
|
230
|
683
|
210
|
|
1000
|
410
|
|
|
2110
|
825
|
400
|
225
|
709
|
303
|
770
|
220
|
|
1200
|
470
|
1200
|
1120
|
2477
|
960
|
400
|
225
|
709
|
303
|
760
|
240
|
|
1400
|
530
|
1400
|
1320
|
2896
|
1100
|
400
|
225
|
728
|
303
|
760
|
260
|
|
1600
|
600
|
1600
|
1520
|
3191
|
1230
|
400
|
275
|
843
|
385
|
778
|
290
|
|
1800
|
670
|
1800
|
1720
|
3330
|
1395
|
400
|
275
|
879
|
385
|
792
|
310
|
|
2000
|
760
|
2000
|
1920
|
4049
|
1525
|
400
|
275
|
969
|
450
|
856
|
330
|
|
PN
|
DN
|
L
|
L1
|
L2
|
H
|
H1
|
DO
|
B1
|
B2
|
B3
|
B4
|
DW
|
|
1.0MPa
|
200
|
152
|
|
|
872
|
227
|
400
|
115
|
483
|
116
|
495
|
100
|
|
250
|
165
|
1200
|
|
1016
|
260
|
400
|
115
|
483
|
116
|
495
|
110
|
|
300
|
178
|
1400
|
|
1029
|
292
|
400
|
115
|
483
|
116
|
495
|
120
|
|
350
|
190
|
1600
|
|
1118
|
341
|
400
|
115
|
483
|
116
|
495
|
130
|
|
400
|
216
|
1800
|
|
1226
|
385
|
400
|
115
|
483
|
116
|
495
|
150
|
|
450
|
222
|
2000
|
|
1398
|
425
|
400
|
115
|
483
|
116
|
495
|
160
|
|
500
|
229
|
|
|
1421
|
465
|
500
|
145
|
533
|
162
|
610
|
170
|
|
600
|
267
|
|
|
1571
|
540
|
500
|
145
|
533
|
162
|
610
|
180
|
|
700
|
292
|
|
|
1715
|
627
|
500
|
145
|
533
|
162
|
610
|
200
|
|
800
|
318
|
|
|
1892
|
710
|
500
|
175
|
583
|
230
|
683
|
210
|
|
900
|
330
|
|
|
2032
|
787
|
500
|
175
|
583
|
230
|
683
|
220
|
|
1000
|
410
|
|
|
2145
|
840
|
400
|
225
|
709
|
303
|
770
|
230
|
|
1200
|
470
|
|
1120
|
2507
|
985
|
400
|
225
|
709
|
303
|
760
|
250
|
|
1400
|
530
|
|
1320
|
2936
|
1115
|
400
|
225
|
728
|
303
|
760
|
270
|
|
1600
|
600
|
|
1520
|
3231
|
1260
|
400
|
275
|
843
|
385
|
778
|
300
|
|
1800
|
670
|
|
1720
|
3380
|
1410
|
400
|
275
|
879
|
385
|
792
|
320
|
|
2000
|
760
|
|
1920
|
4099
|
1540
|
400
|
275
|
969
|
450
|
856
|
350
|
|
PN
|
DN
|
L
|
L1
|
L2
|
H
|
H1
|
DO
|
B1
|
B2
|
B3
|
B4
|
DW
|
|
1.6MPa
|
200
|
152
|
|
|
872
|
227
|
400
|
115
|
483
|
116
|
495
|
100
|
|
250
|
165
|
1200
|
|
1016
|
260
|
400
|
115
|
483
|
116
|
495
|
110
|
|
300
|
178
|
1400
|
|
1029
|
292
|
400
|
145
|
533
|
162
|
610
|
120
|
|
350
|
190
|
1600
|
|
1118
|
341
|
400
|
145
|
533
|
162
|
610
|
130
|
|
400
|
216
|
|
|
1226
|
385
|
400
|
145
|
533
|
162
|
683
|
150
|
|
450
|
222
|
|
|
1398
|
425
|
400
|
175
|
583
|
230
|
683
|
160
|
|
500
|
229
|
|
|
1421
|
465
|
500
|
175
|
583
|
230
|
770
|
170
|
|
600
|
267
|
|
|
1571
|
540
|
500
|
225
|
709
|
303
|
760
|
180
|
|
700
|
292
|
|
|
1715
|
627
|
500
|
225
|
709
|
303
|
760
|
200
|
|
800
|
318
|
|
|
1892
|
710
|
500
|
225
|
728
|
303
|
778
|
210
|
|
900
|
330
|
|
|
2032
|
787
|
500
|
275
|
843
|
385
|
792
|
220
|
|
1000
|
410
|
|
|
2145
|
840
|
400
|
275
|
879
|
385
|
856
|
230
|
|
1200
|
470
|
|
1120
|
2507
|
985
|
400
|
275
|
969
|
450
|
995
|
250
|
|
1400
|
530
|
|
1320
|
2936
|
1115
|
400
|
430
|
1103
|
540
|
995
|
270
|
|
1600
|
600
|
|
1520
|
3231
|
1260
|
400
|
430
|
1103
|
540
|
995
|
300
|
